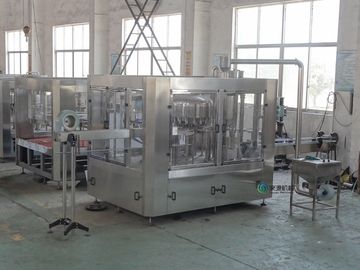

18-18-6 boisson faisant à machine le groupe de forces du Centre d'acier inoxydable, machine de remplissage de l'eau minérale

18-18-6 boisson faisant à machine le groupe de forces du Centre d'acier inoxydable, machine de remplissage de l'eau minérale





Détail :



1. Produit : prix de machine de remplissage de l'eau 5000bph minérale

2. Modèle : CGF18-18-6

3. Matériel principal : SS304

4. Capacité de production : 4000-6000bph (500ml)

5. Utilisation : Remplissez pur/minerai/eau distillée et ainsi de suite

6. Dimension : 2450*1800*2200mm

7. Garantie : 1year libèrent









Description :



(1) cette chaîne de fabrication de l'eau est principalement employée pour laver, remplir et couvrir la bouteille d'ANIMAL FAMILIER qui peut remplir boissons non-gazéifiées telles que l'eau minérale, l'eau pure, et le vin et ainsi de suite.

Le lavage, le remplissage et le capsulage de (2) de la chaîne de fabrication de l'eau sont réalisés dans une machine. Chaîne de fabrication de l'eau.

(3) le temps de contact raccourcit entre le matériel et l'extérieur. Et amélioré les états de santé, la capacité de production et les avantages économiques.

(4) la chaîne de fabrication de l'eau de série de groupe de forces du Centre adopte le type accrochant structure de transporter-bouteille pour rendre le moule changeant de bouteille plus commode, plus rapidement et plus allégeant le travail.

(5) la chaîne de fabrication de l'eau principale adopte la technologie avancée de contrôle de PLC.

(6) les éléments électriques principaux adoptent Mitsubishi, Omron, Siemens, produits célèbres d'international etc. Chaîne de fabrication de l'eau





Application :

Cette machine est conçue pour mettre les boissons non aériennes, telles que l'eau pure, l'eau minérale etc., il
intègre le lavage des bouteilles, remplissant et couvrant dans une unité monobloc.





Caractéristiques :



1. Caractéristique

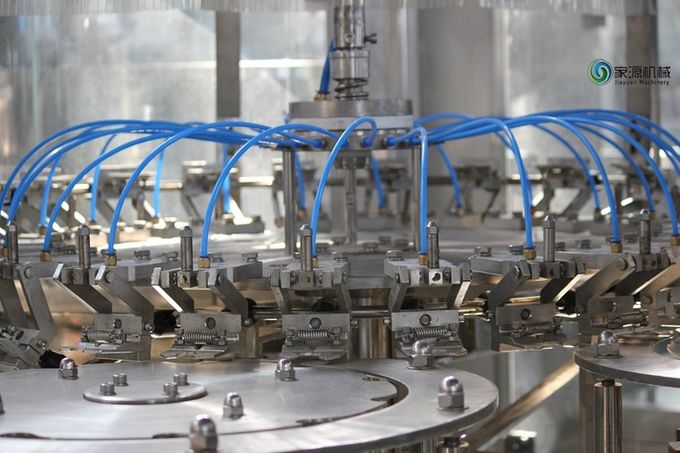

Partie de lavage





La bouteille est a soufflé dans la roue changeante de bouteille, quand la bride de rinçage atteint le cou de bouteille, la mâchoire maintiendra le goulot d'étranglement, sous la direction du rail, la bride transformera la bouteille 180°into une position verticale, par le deuxième poussoir de bouteille en position de remplissage.

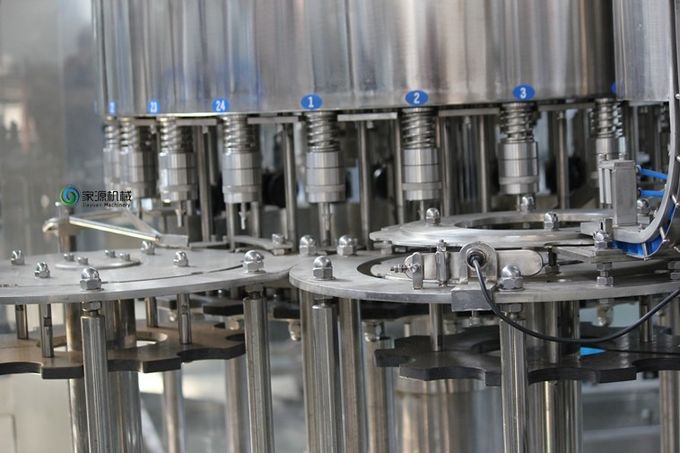

Partie remplissante





La partie remplissante est virile composée de soupape de remplissage et de pièces de transmission de remplissage. La bouteille lavée arrête la position de remplissage par l'intermédiaire de la roue changeante de bouteille. Au même moment, la bouteille plaque de presseur de la machine de remplissage maintiendra la bouteille et se relever pour sceller la bouteille, soupape de remplissage ouvrira, envoie le liquide dans la bouteille. Quand le niveau liquide de la bouteille atteint la trachée de la soupape de remplissage, le remplissage s'arrêtera.



Partie de capsulage





La partie de capsulage se compose des têtes de vis, de la pièce de capsulage de transmission, d'une partie de tri et des pièces de dessous d'un tube de couverture. La bouteille qui a fini remplir entrera dans la position de capsulage par l'intermédiaire de la roue d'entraînement. La détection photoélectrique du signal de détection détecte la bouteille, envoient un message à la couverture de valve, le chapeau de cylindre s'ouvrira ; les chapeaux seront soufflés dans le couvercle par l'air comprimé. La tête de vis qui a le couple magnétique descendra quand elle obtient dans une ligne droite avec la capsule, la vitesse d'anneau rotatoire de chapeau saisit le chapeau et avance, le couvercle de chapeau la bouteille et vis. Quand le couple a numéroté le magnétique ajusté, la tête de capsulage glissera automatiquement, protège ainsi le chapeau contre être endommagé par la vitesse d'anneau rotatoire de chapeau. Des bouteilles qui ont fini le capsulage seront transportées par le poussoir de bouteille à la bande de conveyeur.



2) Paramètre technique



Modèle	CGF24-24-8
Matériel	SS304
Pompe	Nanfang (marque célèbre de la Chine)
PLC	Mitsubishi
Convertisseur de fréquence	MITSUBI
Tête de lavage	24pcs
Tête remplissante	24pcs
Tête de capsulage	8pcs
Consommation d'eau pour la bouteille	2500kg/h
Puissance totale	6.57kw
Poids total	5500kg
