3in 1 matériel en verre d'acier inoxydable de la machine de remplissage de bouteilles de l'eau 6000kg 8.63kw



3in 1 machine de remplissage de bouteilles en verre de l'eau 6000kg 8.63kw, matériel d'acier inoxydable

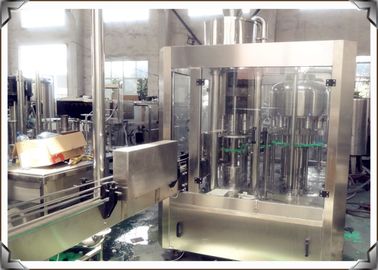

Introduction



La machine et les machines d'emballage de remplissage de l'eau minérale de série de groupe de forces du Centre de JIAYUAN est un produit nouveau auto-développé par notre département de R&D pour répondre à l'exigence des exigences de multi-utilisation pour nos clients. La machine de remplissage de l'eau minérale est composée ringsing-remplissant-caping tous ensemble. Elle peut remplir eau minérale, l'eau pure et distiller des adpots de machine de remplissage de l'eau minérale de groupe de forces du Centre de l'eau etc. JIAYUAN la conception de suspension. Elle permet à la machine de remplir type différent des bouteilles. Elle est normalement employée en tant que machine de remplissage de l'eau minérale. Cependant, elle peut également être employée pour la bouteille d'ANIMAL FAMILIER de suffisance avec le jus et le thé de fruit à température élevée par simplement la valve de tha de changement. Elle peut être reliée à nos autres usine pour former la chaîne de production remplissante de l'eau minérale.





Application

Cette machine de remplissage de l'eau est utilisée dans la production de la boisson non-gazéifiée, telle que l'eau minérale et l'eau épurée, etc.

1. Le goulot d'étranglement de suspension maintenant la conception font l'écurie de bouteille pendant les conditions mobiles à grande vitesse. En changeant quelques pièces, il peut répondre au besoin de différents types de bouteilles facilement.

2. La nouvelle génération du grippage d'acier inoxydable est adoptée et les grippages n'ont aucun contact avec l'arew au-dessus du filet de vis de la bouteille. Les becs dans le grippage peuvent garantir le lavage complet de l'intérieur de la bouteille.

3. La technologie avancée de remplissage par gravité utilisée dans cette machine rend le remplisseur rapide, régulier et précis.







Caractéristique

• Les adpots de machine de remplissage de l'eau minérale ont avancé le contrôle d'interface homme-machine. Composantes clés de nom de marque international de haute qualité
• La structure de receveur de cou de bouteille de suspension permet au changement de machine le type de bouteille facilement. En changeant les valves, elle peut également être employée comme machine de remplissage à chaud
• Le type de ressort rinçant le receveur peut laver à l'intérieur et à l'extérieur de la bouteille
• Le mécanisme remplissant de l'eau de grande précision de pression, assurent la taille et la qualité du remplissage de l'eau

Paramètre technique

	CGF24-24-8	CGF32-32-10	CGF40-40-12
Productivité	8000-10000 BPH	12000-15000 BPH	16000-18000 BPH
Rinçage de la tête	24	32	40
Tête remplissante liquide	24	32	40
Tête de capsulage	8	10	12
Volume de bouteille	350ml~2000ml±10ml	350ml~2000ml±10ml	350ml~2000ml±10ml
Diamètre de bouteille	φ50-90 millimètre	φ50-90 millimètre	φ50-90 millimètre
Taille de bouteille	150-310 millimètres	150-310 millimètres	150-310 millimètres
Tolérance remplissante	±2%	±2%	±2%
Taille de chapeau	chapeaux de norme de PE de 28mm et de 30mm	chapeaux de norme de PE de 28mm et de 30mm	chapeaux de norme de PE de 28mm et de 30mm
Pression atmosphérique	0,5 MPA	0,5 MPA	0,6 MPA
Consommation d'air	500 l/min	500 l/min	500 l/min
Consommation d'eau remplissante	6 m3/h	7,5 m3/h	9 m3/h
Rinçage de la consommation d'eau	2 m3/h	2,5 m3/h	3 m3/h
Puissance de moteur	4kW	7.5kW	7.5kW
Tension	380V	380V	380V
Dimension	(L×W×H) 3194×2054×2560mm	(L×W×H) 3937×2846×2560mm	(L×W×H) 4940×3755×3200mm
Poids	5300kg	8000kg	12000kg
Principe remplissant	Remplissage par gravité	Remplissage par gravité	Remplissage par gravité











1) La roue rotatoire est entièrement une structure soudée de l'acier inoxydable AISI304.

2) La machine applique la bride unique de bouteille de renversement, qui est une innovation de notre société. Cette bride de bouteille saisit la bouteille par la position de cou, évitant la contamination de fil de bouche de bouteille provoquée par le bloc en caoutchouc de pince d'une bride traditionnelle de bouteille. Fait de l'acier inoxydable AISI304, cette bride de bouteille est hygiénique et durable.

3) Le bec de pulvérisation de pulvérisation de rendement élevé installé sur la technologie de incorporation de bride de bouteille de Spaying Systems Co. Ltd., est capable de nettoyer n'importe quelle pièce de mur intérieur de bouteille, et sauve également rincer l'eau









Partie remplissante



1) Le remplisseur est conçu et fabriqué avec l'application de la technologie de l'Italie, fournissant

garantie de matériel pour fixer la qualité du produit et réduire la perte.

2) La roue rotatoire sont entièrement faites d'acier inoxydable AISI304.

3) Des soupapes de remplissage sont conçues et fabriquées avec la technologie allemande, faite d'AISI316L, comportant l'exactitude remplissante de haute et la vitesse remplissante de haute.

4) Des bouteilles sont augmentées et abaissées par le cylindre de levage commandé par came. Le mécanisme d'ouverture de valve est actionné par le cylindre d'air.

5) Tous les buissons coulissants d'exempt d'entretien anti-corrosif d'Igus d'utilisation de dispositif de levage (Allemagne)

rapport.







Partie de capsulage







1) Le capsuleur est la plupart de partie précise dans 3 dans 1 machine de remplissage, parce que la qualité de la doctrine de machine importante pour la qualité courante de crédibilité et de produit.

2) La voie de couverture a le dispositif pour empêcher la couverture d'inversion de passer et pour sélectionner la couverture d'inversion. En attendant le commutateur photoélectrique peut arrêter la machine automatiquement quand il n'y a aucune couverture sur la voie, par laquelle elle peut éviter la bouteille sans couverture effectivement.

3) Il a également le commutateur de contrôle de bouteille. En même temps que le cylindre sur le joint de la voie de couverture et de l'ascenseur de couverture, ils pourraient commander l'écoulement de couverture et le cesser au cas où aucune bouteille pour réduire la quantité de couverture.

4) Manière acentrique fortement efficace pour le chapeau assortissant pour réduire l'abrasion.











Caractéristiques de machine de remplissage de bouteilles/de ligne/d'équipements :



(1) cette ligne remplissante de boisson de série, ligne d'emballage, chaîne de production chaîne de production a rassemblé le lavage, remplir, couvrir, marquer et les machines à emballer ensemble.



(2) il convient aux genres de production de boisson, comme le jus, production de thé, changent simultanément seulement une certaine pièce de rechange, puis elle peut être employée dans l'eau pure, chaîne de production de l'eau minérale.



(3) adopte la gravité normale avancée de pression pour remplir, l'effet remplissant sont rapides, régulier, quasi et équipé du système de recyclage matériel, réalisez de retour l'écoulement indépendamment, pas le contrat avec le matériel et éviter la deuxième pollution et l'oxydation.



(4) cet équipement peut satisfaire avec la demande de classement de plus humblement que 95 remplissages à chaud, soupapes de remplissage et matériels de tuyaux sont selon la norme d'hygiène, en même temps.



(5) l'interface autonettoyante de CIP là est l'eau de RO rinçant le dispositif avant le capsulage s'assurent que bouche de bouteille est propre. Nous adoptons la tête de capsulage de couple magnétique.



(6) la machine à étiquettes est conçue par notre individu avec le cadre d'acier inoxydable.



(7) la machine à emballer chaude de rétrécissement a adopté les parties importées par original d'Allemagne, Japon. Il est facile de s'ajuster à la taille différente de la bouteille et du paquet.



(8) la ligne remplissante de boisson entière contrôleur adopte l'interface homme-machine, l'écran tactile, de PLC ordinateur et d'autres technologies de pointe. Avec automatique inspectez le système de la température de classement automatique, chapeaux assurant le matériel, alarme à hautes températures, arrêt à basse température et le retour automatique, aucune bouteille, aucun remplissage, attente quand le manque de bouteille, manquant couvre l'arrêt et ainsi de suite, ne réalisent aucune bouteille, aucun remplissage.













Nos services



1) Une garantie d'an pour le système entier.

2) Installation et élimination des imperfections d'équipement libres.

3) Après un an, nous pouvons vous aider à maintenir la machine et les accessoires sont fournis seulement un le prix de revient.

4) Nous pouvons fournir le service de stage et vous aider à former l'opérateur et le mécanicien.

5) Technologie de production de boisson et configuration libres de processus.

6) Nous pouvons vous aider à concevoir le produit, atelier et à fournir le projet clés en main.
