Machines Cie., Ltd de Zhangjiagang Jiayuan
Remplissage de boisson et fabricant liquides professionnels de machines d'emballage
Lieu d'origine: | La Chine, continent |
Nom de marque: | jiayuan |
Certification: | CE,SGS |
Numéro de modèle: | Groupe de forces du Centre |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | USD 15000-85000 SET |
Détails d'emballage: | Coffret en bois |
Délai de livraison: | JOURS 30WORK |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | 15 ensembles par mois |
tension: | Personnalisé | Système de contrôle: | Contrôle de PCL |
---|---|---|---|
Type de traitement: | L'eau | Poids: | 6000Kg |
Power: | 8.63kw | Capacité: | 12000-15000BPH |
Surligner: | machine de remplissage de bouteilles liquide,matériel d'embouteillage de l'eau |

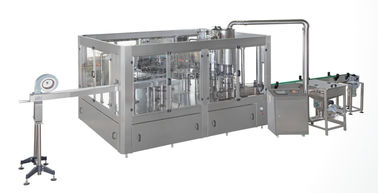

Système de contrôle mis en bouteille par verre adapté aux besoins du client de la machine de remplissage PCL
Introduction
La machine et les machines d'emballage de remplissage de l'eau minérale de série de groupe de forces du Centre de JIAYUAN est un produit nouveau auto-développé par notre département de R&D pour répondre à l'exigence des exigences de multi-utilisation pour nos clients. La machine de remplissage de l'eau minérale est composée ringsing-remplissant-caping tous ensemble. Elle peut remplir eau minérale, l'eau pure et distiller des adpots de machine de remplissage de l'eau minérale de groupe de forces du Centre de l'eau etc. JIAYUAN la conception de suspension. Elle permet à la machine de remplir type différent des bouteilles. Elle est normalement employée en tant que machine de remplissage de l'eau minérale. Cependant, elle peut également être employée pour la bouteille d'ANIMAL FAMILIER de suffisance avec le jus et le thé de fruit à température élevée par simplement la valve de tha de changement. Elle peut être reliée à nos autres usine pour former la chaîne de production remplissante de l'eau minérale.
Application
1. Le goulot d'étranglement de suspension maintenant la conception font l'écurie de bouteille pendant les conditions mobiles à grande vitesse. En changeant quelques pièces, il peut répondre au besoin de différents types de bouteilles facilement.
2. La nouvelle génération du grippage d'acier inoxydable est adoptée et les grippages n'ont aucun contact avec l'arew au-dessus du filet de vis de la bouteille. Les becs dans le grippage peuvent garantir le lavage complet de l'intérieur de la bouteille.
3. des technologies de pointe, telles que le contrôle d'écran tactile d'interface homme-machine et de programme de PLC sont adoptées dans cette machine.
4. Toutes les pièces que directement entrant en contact avec de l'eau sont faits de haut acier inoxydable. Les composants électriques critiques sont des sociétés internationales célèbres, telles que mitsubishi, omron et d'autres marques célèbres.
Caractéristique
Paramètre technique

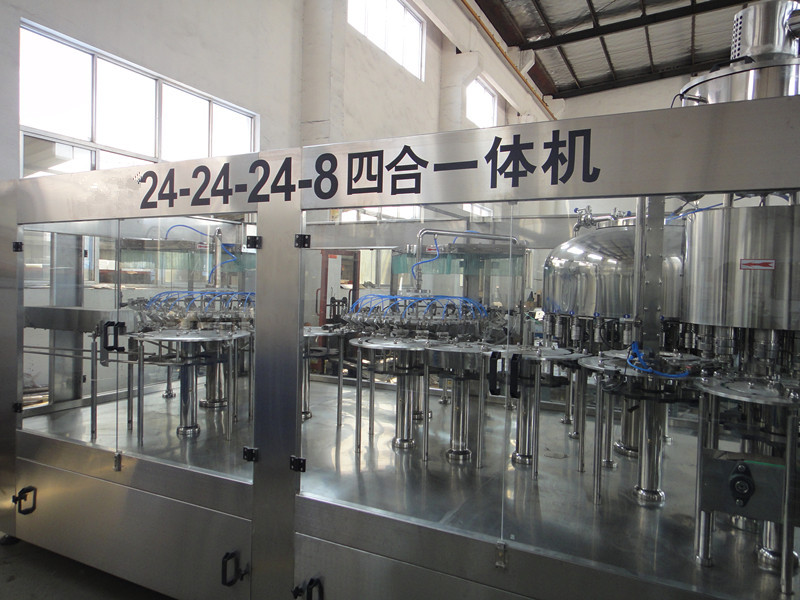

CGF16-12-6 | CGF18-18-6 | CGF24-24-8 | |
Productivité | 2000-4000 BPH | 4000-6000 BPH | 8000-10000 BPH |
Rinçage de la tête | 16 | 18 | 24 |
Tête remplissante liquide | 12 | 18 | 24 |
Tête de capsulage | 6 | 6 | 8 |
Volume de bouteille | 350ml~2000ml±10ml | 350ml~2000ml±10ml | 350ml~2000ml±10ml |
Diamètre de bouteille | φ50-90 millimètre | φ50-90 millimètre | φ50-90 millimètre |
Taille de bouteille | 150-310 millimètres | 150-310 millimètres | 150-310 millimètres |
Tolérance remplissante | ±2% | ±2% | ±2% |
Taille de chapeau | chapeaux de norme de PE de 28mm et de 30mm | chapeaux de norme de PE de 28mm et de 30mm | chapeaux de norme de PE de 28mm et de 30mm |
Pression atmosphérique | 0,5 MPA | 0,5 MPA | 0,5 MPA |
Consommation d'air | 500 l/min | 500 l/min | 500 l/min |
Consommation d'eau remplissante | 1,5 m3/h | 3 m3/h | 6 m3/h |
Rinçage de la consommation d'eau | 0,5 m3/h | 1 m3/h | 2 m3/h |
Puissance de moteur | 3.5kW | 3.5kW | 4kW |
Tension | 380V | 380V | 380V |
Dimension | (L×W×H) 2640×1520×2340mm | (L×W×H) 2816×1883×2340mm | (L×W×H) 3194×2054×2560mm |
Poids | 2500kg | 3000kg | 5300kg |
Principe remplissant | Remplissage par gravité | Remplissage par gravité | Remplissage par gravité |

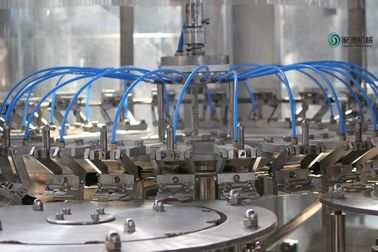

Rinçage de la partie
1) La roue rotatoire est entièrement une structure soudée de l'acier inoxydable AISI304.
2) La machine applique la bride unique de bouteille de renversement, qui est une innovation de notre société. Cette bride de bouteille saisit la bouteille par la position de cou, évitant la contamination de fil de bouche de bouteille provoquée par le bloc en caoutchouc de pince d'une bride traditionnelle de bouteille. Fait de l'acier inoxydable AISI304, cette bride de bouteille est hygiénique et durable.
3) le rinçage est conduit par le cadre intérieur placé de machine de système d'entraînement par l'intermédiaire de la transmission de vitesse

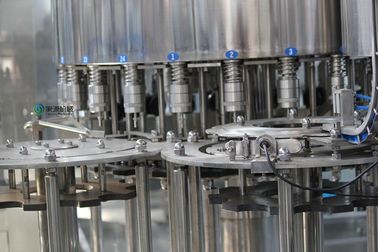

Partie remplissante
1) Le remplisseur est conçu et fabriqué avec l'application de la technologie de l'Italie, fournissant
garantie de matériel pour fixer la qualité du produit et réduire la perte.
2) La roue rotatoire sont entièrement faites d'acier inoxydable AISI304.
3) Des soupapes de remplissage sont conçues et fabriquées avec la technologie allemande, faite d'AISI316L, comportant l'exactitude remplissante de haute et la vitesse remplissante de haute.
4) Des bouteilles sont augmentées et abaissées par le cylindre de levage commandé par came. Le mécanisme d'ouverture de valve est actionné par le cylindre d'air.
5) le remplisseur est conduit par le cadre intérieur placé de machine de système d'entraînement par l'intermédiaire de la transmission de vitesse.

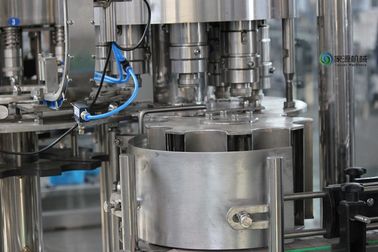

Partie de capsulage
1) Le capsuleur est la plupart de partie précise dans 3 dans 1 machine de remplissage, parce que la qualité de la doctrine de machine importante pour la qualité courante de crédibilité et de produit.
2) La voie de couverture a le dispositif pour empêcher la couverture d'inversion de passer et pour sélectionner la couverture d'inversion. En attendant le commutateur photoélectrique peut arrêter la machine automatiquement quand il n'y a aucune couverture sur la voie, par laquelle elle peut éviter la bouteille sans couverture effectivement.
3) Il a également le commutateur de contrôle de bouteille. En même temps que le cylindre sur le joint de la voie de couverture et de l'ascenseur de couverture, ils pourraient commander l'écoulement de couverture et le cesser au cas où aucune bouteille pour réduire la quantité de couverture.
4) Manière acentrique fortement efficace pour le chapeau assortissant pour réduire l'abrasion.
Caractéristiques de machine de remplissage de bouteilles/de ligne/d'équipements :

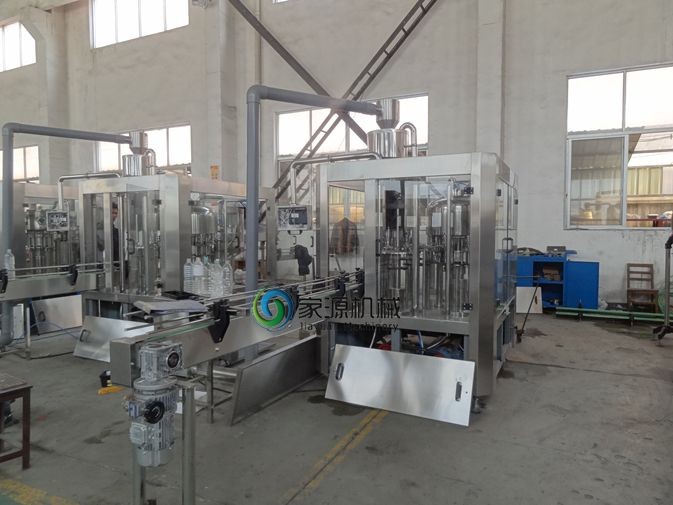

(1) cette ligne remplissante de boisson de série, ligne d'emballage, chaîne de production chaîne de production a rassemblé le lavage, remplir, couvrir, marquer et les machines à emballer ensemble.
(2) il convient aux genres de production de boisson, comme le jus, production de thé, changent simultanément seulement une certaine pièce de rechange, puis elle peut être employée dans l'eau pure, chaîne de production de l'eau minérale.
(3) adopte la gravité normale avancée de pression pour remplir, l'effet remplissant sont rapides, régulier, quasi et équipé du système de recyclage matériel, réalisez de retour l'écoulement indépendamment, pas le contrat avec le matériel et éviter la deuxième pollution et l'oxydation.
(4) cet équipement peut satisfaire avec la demande de classement de plus humblement que 95 remplissages à chaud, soupapes de remplissage et matériels de tuyaux sont selon la norme d'hygiène, en même temps.
(5) la ligne remplissante de boisson entière contrôleur adopte l'interface homme-machine, l'écran tactile, de PLC ordinateur et d'autres technologies de pointe. Avec automatique inspectez le système de la température de classement automatique, chapeaux assurant le matériel, alarme à hautes températures, arrêt à basse température et le retour automatique, aucune bouteille, aucun remplissage, attente quand le manque de bouteille, manquant couvre l'arrêt et ainsi de suite, ne réalisent aucune bouteille, aucun remplissage.
Nos services
1) Une garantie d'an pour le système entier.
2) Installation et élimination des imperfections d'équipement libres.
3) Après un an, nous pouvons vous aider à maintenir la machine et les accessoires sont fournis seulement un le prix de revient.
4) Nous pouvons fournir le service de stage et vous aider à former l'opérateur et le mécanicien.
5) Technologie de production de boisson et configuration libres de processus.
6) Nous pouvons vous aider à concevoir le produit, atelier et à fournir le projet clés en main.
