machine de remplissage carbonatée par 330-2000ML de boissons, usine de capsulage remplissante de lavage des bouteilles

Remplir en hausse de boisson carbonatée couvrant 3 dans 1 machine



le genre 1.This d'ensemble complet de machine de remplissage de boissons de gaz combine le lavage, remplir et les fonctions de capsulage rotatoires dans une unité, est un équipement liquide d'emballage de rendement complètement automatique et élevé.

2.It convient à la boisson de emballage contenant la boisson de gaz. Sa représentation est en tant que suivre toutes les pièces, par exemple, la soupape de remplissage, qui entrent en contact avec directement le milieu sont faites d'acier inoxydable ou matériel inoffensif. Ainsi elle répond aux exigences de l'hygiène de nourriture de la société de JST. Des pièces de cachetage sont faites de caoutchouc de chaleur-imperméabilisation, afin de répondre aux exigences de technique des utilisateurs à la stérilisation à température élevée.

le contrôleur 3.Using programmable pour réaliser le contrôle complètement automatique des bouteilles entrant à l'emballage de finition, utilisant le transducteur comme régulateur de vitesse, ainsi l'utilisateur peut régler la machine facilement pour adapter à l'alimentation électrique différente, adoptant le principe remplissant de pression égale et les valves actuelles de ressort afin d'assurer la qualité de boisson, utilisant le coupleur magnétique avancé pour régler le couple de chapeau-vissage, afin d'assurer la qualité de capsulage



composants 2.Main :

1) système d'entraînement ;

2) système de convoyeur d'air de bouteille-chargement ;

3) bouteille-rinçage du système ;

4) remise du système entre rincer et remplir ;

5) système remplissant ;

6) remise du système entre remplir et couvrir ;

7) système de capsulage ;

8) système de chapeau-déchiffrer ;

9) bouteille-déchargement du système ;

10) cadre ;

11) système électrique.



3. Le processus fonctionnant

La bouteille entre dans la pièce de rinçage de trois-dans-un la machine par le convoyeur d'air. La pince installée sur le flacon toner et les tours de récupérations rotatoires de disque elle plus de 180 degrés et fait le goulot d'étranglement faire face à la terre. Dans le secteur de rinçage spécial, le bec sur la pince pulvérise le jus pour rincer l'inwall de bouteille. Après rinçage et vidange, la bouteille retourne 180 degrés le long du rail de guide et fait le ciel de visages de goulot d'étranglement. La bouteille alors rincée est transférée à la partie remplissante en poussant le starwheel de bouteille. La bouteille qui entre dans le remplisseur est prise par le cou tenant le plat. La soupape de remplissage a agi par la came peut réaliser en haut et en bas. Elle adopte la manière remplissante de pression égale. La soupape de remplissage s'ouvre et commence à remplir quand elle abaisse et touche le thebottleneck, la soupape de remplissage relèvent et partent du goulot d'étranglement quand elle finit de remplir, la pleine bouteille est transférée à la partie de capsulage par la transition de cou de prise poussant la roue. Le couteau de vissage d'arrêt tient le goulot d'étranglement, garde la rotation droite de bouteille. La tête de capsulage de vis maintient dans la révolution et l'autorotation. Elle peut finir un cours de capsulage entier comprenant la capture, pressant, vissage, déchargeant par l'action de la came. La pleine bouteille est transférée au convoyeur de débouché de bouteille au prochain processus par le starwheel. La machine entière est enfermée avec des fenêtres, la taille de la fenêtre incluse est plus haute que la crête des 3 dans 1 machine, en dessous de la fenêtre incluse a la bouche d'air de retour.



Paramètre technique

odel	DCGF 16-12-6	DCGF 18-18-6	DCGF 24-24-8	DCGF 32-32-10	DCGF 40-40-12	DCGF 50-50-15
Lavage aucun	16	18	24	32	40	50
Remplir aucun	12	18	24	32	40	50
Capsulage aucun	6	6	8	10	12	15
Capacité de production (500ml)	3000BPH	5000BPH	8000BPH	12000 BPH	15000 BPH	18000 BPH
Installent la capacité (les kilowatts)	3,5	4	4,8	7,6	8,3	9,6
Taille globale	2450×1800×2400	2650×1900×2400	2900×2100×2400	4100×2400×2400	4550×2650×2400	5450×3210×2400

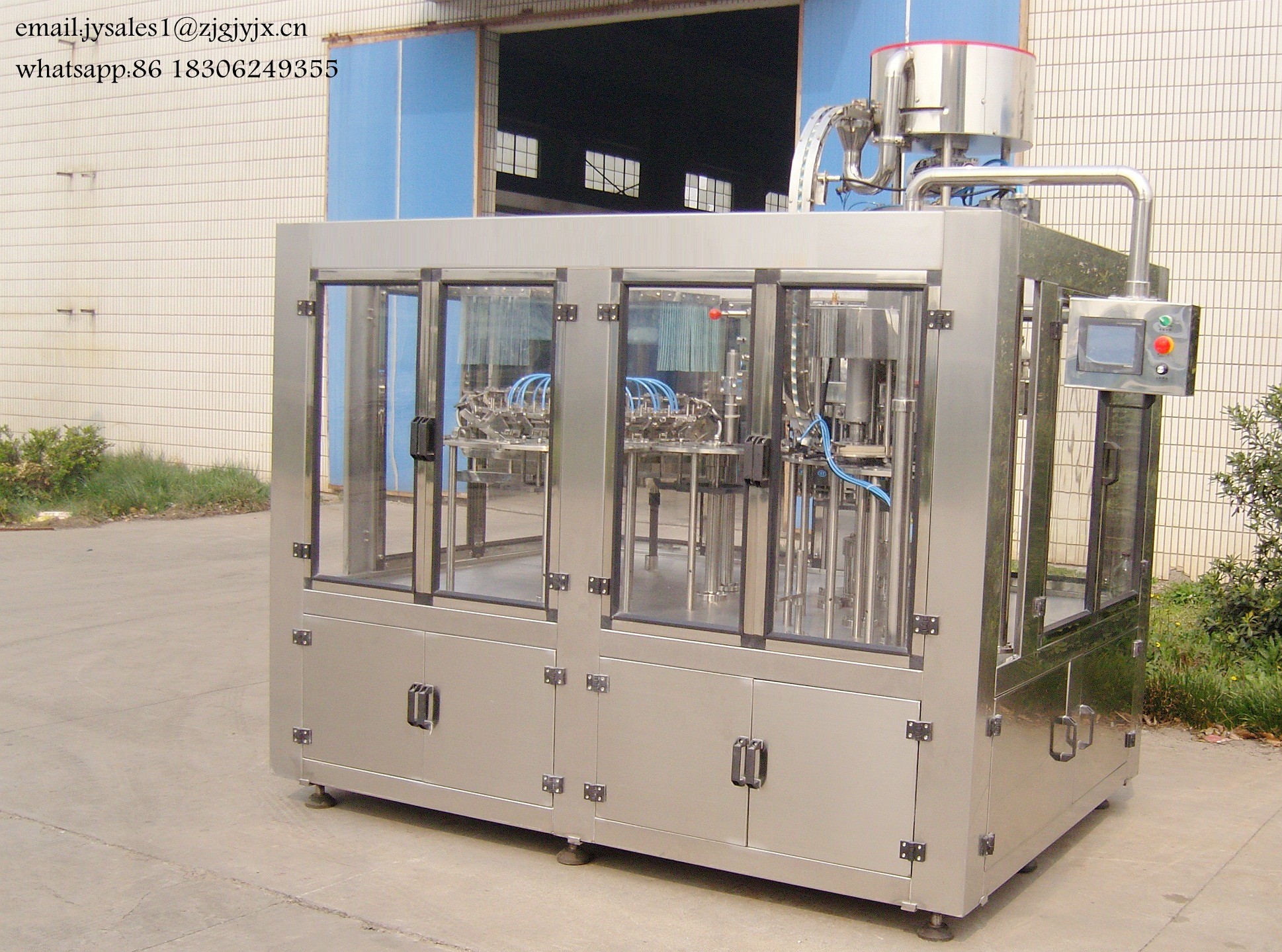

Images de machine

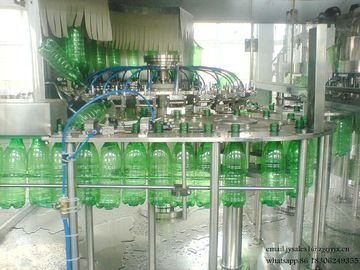

regard intérieur (remplir de lavage)

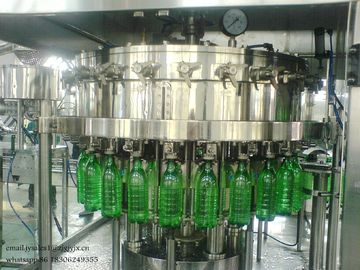

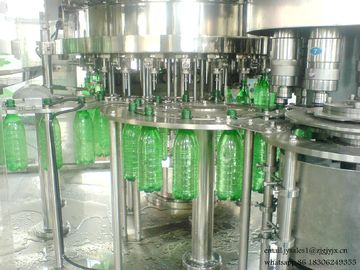

regard intérieur (capsulage remplissant)

lavage

- Traitement de rinçage Rotative de la tourelle une, becs fixes, avec des pinces.

- Les pinces prennent les bouteilles de l'étoile-roue d'admission tandis qu'elles sont encore conduites par l'étoile-roue, de ce fait garantissant une poignée sûre.



- Après la prise, la bouteille est tournée à l'envers et cantred au-dessus d'un bec de pulvérisation qui dirige un courant d'eau de rinçage dans la bouteille. Après la période s'écoulante la bouteille est retournée à une position verticale encore.

remplir

- Les étoile-roues conduisent les bouteilles toujours « par le cou » par les étapes de rinçage, de remplir et couvrir. Pour les divers types de bouteille, il est facile d'ajuster la structure à l'opérateur par notre conception spécialisée.

- La cuvette de produit est de réduire la perte de la chaleur.



- Si la température est basse que la valeur d'arrangement, les soupapes de remplissage s'arrêteront et renvoyer la dernière boisson dans la soupape de remplissage à de recyclage le réservoir et revenez à UHT encore pour stériliser avec la pompe.

Capsuleur

capsulage

- Tourelle de capsulage Rotative, appropriée à l'application des chapeaux en plastique de vis sur des bouteilles d'ANIMAL FAMILIER

- La partie fixe comprend la trémie de chapeau, le conducteur de chapeau avec le moteur approprié et la came enclenchant les têtes de capsulage.





- Les têtes sont augmentées et abaissées par l'action d'un disciple qui monte sur une came formée.

système électrique
